一、光纖插拔檢測強制國標核心指標
國內 YD/T 1272、國際 IEC61300-3-11、GB/T15972 標準明確光纖連接器檢測硬性要求：插入力、拔出力、萬次耐久衰減、動態阻抗四項數據必須同步記錄，插拔循環不少于 1000 次，帶鎖緊接頭拔出力≥3N，插拔全程阻抗波動不能超標。

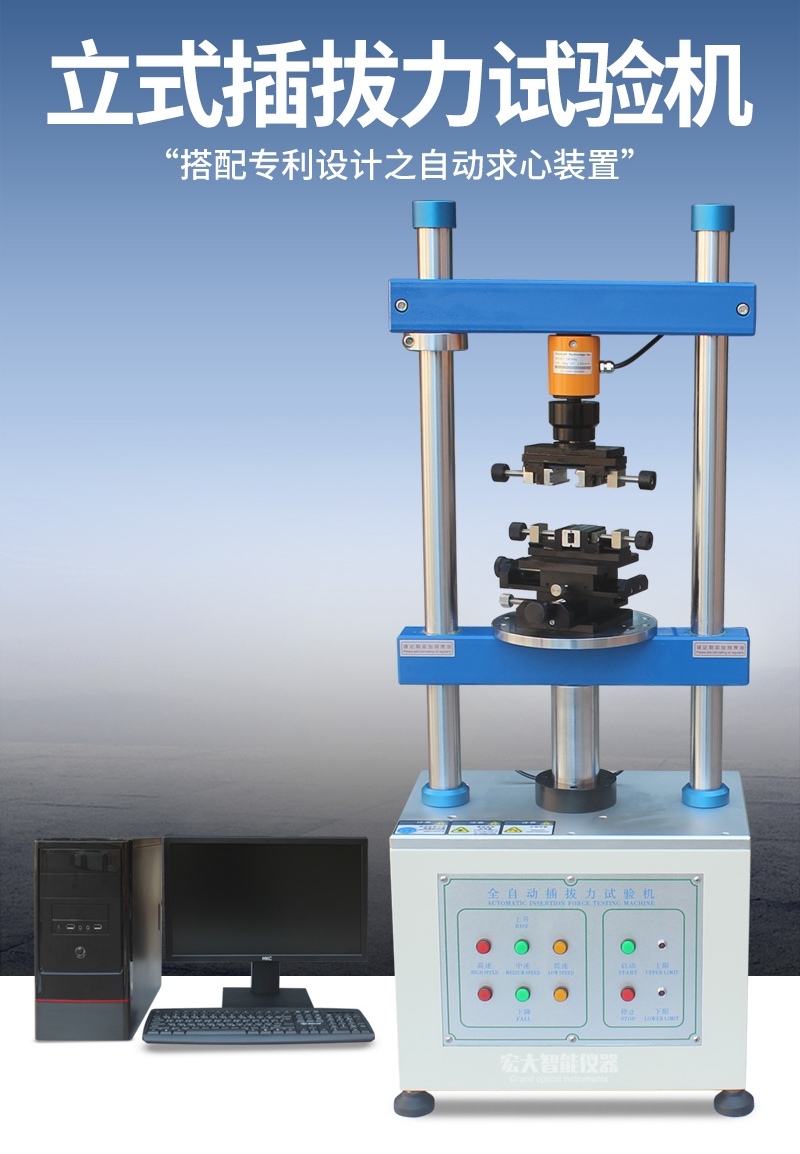

普通單功能插拔設備只能單獨測力，無法同步監測插拔時光纖損耗變化，送檢時會被判定試驗資料不完整。1220S 立式插拔力試驗機集成阻抗聯動模塊，一臺設備即可完成國標全套檢測項目，省去兩臺儀器來回換樣，大幅提高光通信質檢效率。

二、1220S 立式設備光纖專屬功能詳解
自動求心工裝系統：光纖陶瓷插芯精度微米級，微小偏移會造成插拔力誤差，設備 X/Y 雙軸微調臺配合立式垂直夾持，自動校準同軸，批量測試數據離散值極小；
三維曲線同步采集：力、位移、阻抗三條曲線同步生成，直觀看到插拔卡頓對應阻抗突變，快速定位端面劃痕、彈片疲勞缺陷；
多模式光纖專用程序：內置 LC、SC、FC、MPO 四種連接器標準模板，一鍵調用國標循環參數，無需每次手動設置；
多重安全保護：荷重過載自動停機，防止光纖陶瓷插芯碎裂；行程上下限位雙重保護；
報表自定義：可直接導出帶試樣編號、循環次數、力值衰減、阻抗均值的標準化檢測報告，適配客戶審廠、泰爾認證。
整機伺服傳動運行平穩，無沖擊，避免插拔瞬間撞擊損傷光纖精密端面，適配研發新品摸底、產線批量抽檢兩種場景。



三、標準化光纖插拔完整測試步驟
設備開機自檢：啟動電腦與試驗機，荷重自動歸零，空載運行一次插拔程序確認絲桿、微調臺無卡頓；
工裝匹配：根據光纖型號更換立式專用夾具，調節 X/Y 軸完成求心校準；
試樣安裝：垂直固定光纖，尾纖自然垂放無扭曲，陶瓷端面正對公母對接位；
程序調用：選擇對應光纖模板，設置循環次數、插拔速度、力值報警閾值，開啟阻抗采集；
自動循環：設備垂直往復插拔，全程實時存儲曲線數據，無人值守完成千次耐久；
數據分析：試驗結束調取曲線，對比初始與終態插拔力、阻抗變化，判定產品是否達標。

四、設備日常校準與養護要點
每日：測試后清理夾具粉塵，取下光纖避免長期夾持形變；
每周：執行荷重零點校準，檢查 X/Y 微調平臺順滑度；
每月：使用標準力塊完成整機精度校驗；
長期：絲桿加注專用潤滑脂，電腦定期備份試驗曲線數據。
